Ürün ayrıntıları:
|
| Ürün adı: | 40G QSFP Alıcı-Verici | dalga boyu: | 1310nm |
|---|---|---|---|
| Mesafe: | 10km | Veri hızı: | 10 Gb / sn |
| Arayüz: | Çift LC | Güç kaynağı: | Tek + 3.3V |
| Garanti: | 3 yıl | Uygulama: | Ethernet, Fiber Kanal, Switch to Switch arabirimi |
| Vurgulamak: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

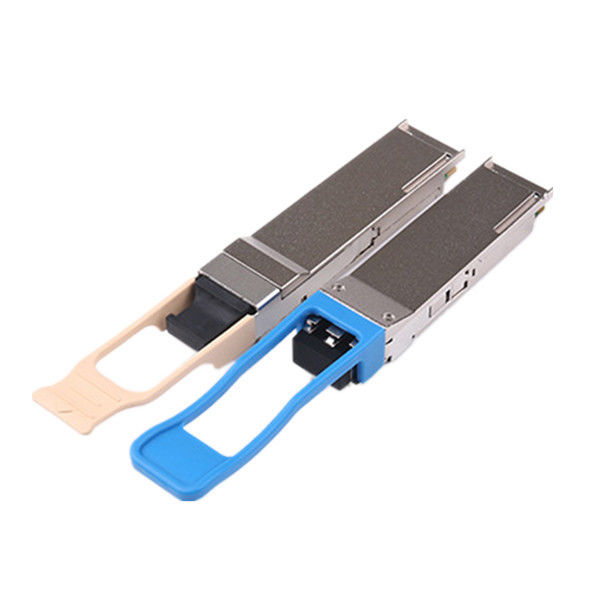

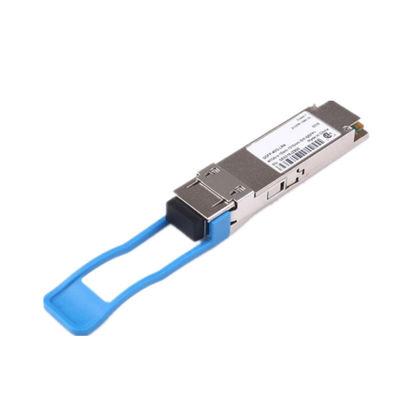

40G QSFP PSM LR4, paralel bir 40 Gb / sn Dörtlü Küçük Form Faktörlü Takılabilir (QSFP +) optik modüldür.Artan bağlantı noktası yoğunluğu ve toplam sistem maliyeti tasarrufu sağlar.QSFP + tam çift yönlü optik modül, her biri 10 km'lik tek modlu fiber üzerinde 40 Gb / sn'lik bir toplam veri hızı için 10 Gb / sn işlem yapabilen 4 bağımsız gönderme ve alma kanalı sunar.
MTP / MPO konektörlü bir fiber optik şerit kablo, QSFP + modül yuvasına takılabilir.Prizin içindeki kılavuz pimlerle doğru hizalama sağlanır.Kanaldan kanala uygun hizalama için kablo genellikle bükülemez.Elektrik bağlantısı, MSA gereksinimi başına z-takılabilir 38-pinli bir konektör ile sağlanır.
Özellikleri
Parametre
| Paket (Form Faktörü) | QSFP + |
| Veri Hızı (tipik) | 10,3 Gb / sn / CH |
| Merkez Dalgaboyu | 1310 nm |
| Mesafe | 10 km |
| Teşhis | Dijital Monitör |
| Verici | 4CH 1310nm DFB Lazer |
| Alıcı | 4CH PIN fotoğraf dedektörü Dizisi |
| TX Çıkış Gücü (dBm) | -5.5 ~ + 1.5 |
| RX Hassasiyeti (dBm) | -12.6 |
| Düşük / Yüksek Kasa Sıcaklığı | 0 ° C ~ 70 ° C |
| Gerilim Kaynağı (tipik) | 3.3v |
| Bağlayıcı | PIN olmadan MTP / MPO 8 derece SMF |
| Parametre | Sembol | Min | Tipik | Max | Birim | Notlar | |
| Verici | |||||||
| Merkez Dalgaboyu | λC | 1270 | 1310 | 1350 | nm | 1 | |
| RMS Spektral Genişliği | λrms | 3.5 | nm | 1 | |||
| Ortalama Başlatma Gücü, her şerit | PAVG | -5.5 | -0.5 | +2.3 | dBm | ||
| Optik Modülasyon Genliği (OMA) | POMA | -4.5 | -0.5 | +3.5 | dBm | 1 | |
| Herhangi iki şerit arasındaki Başlatma Gücündeki fark | Ptx, fark | 5.0 | dB | ||||
| OMA eksi Verici ve Dağılım Cezası (TDP), her Şeritte Güç Başlatma | OMA-TDP | -9.7 | dBm | 1 | |||
| Yükselme / Düşme Zamanı | Tr / Tf | 50 | ps | ||||
| Yok olma oranı | ER | 3.5 | dB | ||||
| Bağıl Yoğunluk Gürültüsü | Rin | -128 | dB / Hz | ||||
| Optik Dönüş Kaybı Toleransı | TOL | 12 | dB | ||||
| Verici Yansıtma | RT | -12 | dB | ||||
| Verici Göz Maskesi Kenar Boşluğu | EMM | 10 | % | 2 | |||
| Verici Göz Maskesi Tanımı {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| Ortalama Başlatma Gücü KAPALI Verici, her Şerit | Poff | -30 | dBm | ||||
| Alıcı | |||||||
| Merkez Dalgaboyu | λC | 1270 | 1310 | 1350 | nm | ||
| Hasar Eşiği | THd | +3 | dBm | ||||
| Her şeritte aşırı yük | OVL | +1 | dBm | ||||
| OMA'da, her Şeritte Alıcı Hassasiyeti | YOU ARE | -12.5 | dBm | ||||
| Herhangi iki Şerit (OMA) arasındaki Alma Gücü Farkı | Prx, fark | 5.0 | dB | ||||
| Sinyal Kaybı Onay Eşiği | LOSA | -30 | dBm | ||||
| Sinyal Kaybı Deassert Eşiği | LOSD | -15 | dBm | ||||
| LOS Histeresiz | LOSH | 0.5 | 6 | dB | |||
| Optik Dönüş Kaybı | ORL | -12 | dBm | ||||
| Elektriksel 3 dB üst Kesme Frekansı, her Şerit alın | Fc | 12 | GHz | ||||
Notlar:
1. Verici dalga boyu, RMS spektral genişliği ve gücün, bağlantı performansını garantilemek için OMA eksi TDP özelliklerini karşılaması gerekir.
2. Göz diyagramı 1000 dalga formu ile test edilir.
SSS
S1.Bu ürün için örnek sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek sipariş veriyoruz.Karışık numuneler kabul edilebilir.
S2.Kurşun zamanı ne olacak?
C: Numunenin 3-6 güne ihtiyacı var, seri üretim süresinin sipariş miktarı için 1-2 haftaya ihtiyacı var.
S3.Örnek sipariş için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ, numune kontrolü için 1 adet mevcuttur
S4.Malları nasıl gönderiyorsunuz ve ulaşması ne kadar sürüyor?
C: Genellikle DHL, UPS, FedEx veya TNT ile gönderilir.Genellikle gelmesi 3-5 gün sürer.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
