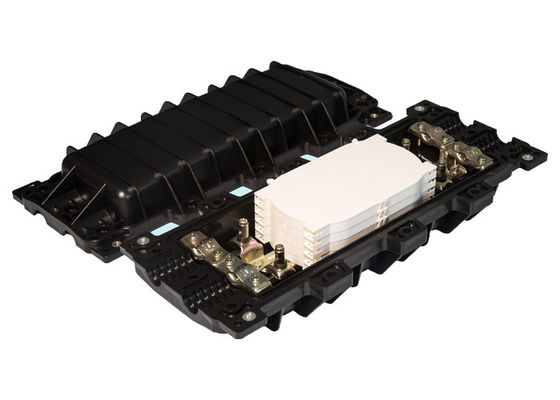

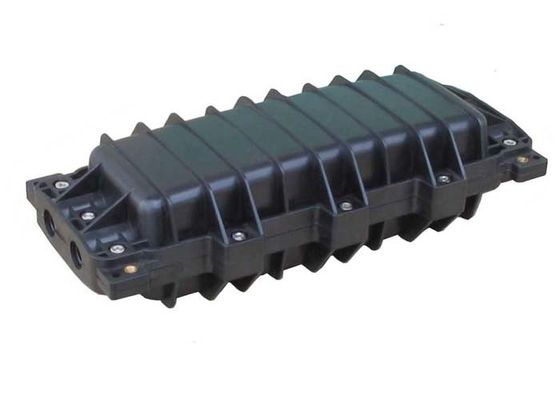

GPJ 96 Çekirdekli Kubbe Fiber Optik Kablo Ek Kapama, Fiber Ek Kapatma

Siyah Ekleme FOSC Fiber Optik Kapatma GPJ 96 Çekirdek Dome Tepegöz Güvenliği

Uygulama:

Ürün, 22 mm (φ) çapındaki optik kabloların düz ve branş hattı (bire ikiye, bire üçe) bağlantılarında, her türlü yapıda, üstten, boru hattına, yer altına veya içeriye döşendiğinde uygulanabilir kuyu.Bu arada tamamen plastik şehir telefon kablolarının bağlantısına da uygulanır.

Yapısal özellikler:

• Tüm emlak endeksleri Ulusal YD / T814-1996 Standardına uygundur.
• Kasa gövdesi ithal yüksek yoğunluklu mühendislik plastiklerinden yapılmıştır ve yüksek basınç altında kalıp plastikleri ile şekli oluşturulmuştur.Daha az ağırlık, yüksek mekanik yoğunluk, korozif direnç, yıldırım önleme ve uzun hizmet ömrü avantajları ile YARIM dikdörtgen şeklindedir.
• Kasa gövdesi ve kablo girişi, yapışkan lastik şerit (vulkanize olmayan) ve sızdırmaz bant ile kapatılmıştır.Güvenilir sızdırmazlık özelliği.Yeniden açılabilir ve bakımı kolaydır.
• 4 farklı kablo döngüsünün (φ12.5, φ17, φ20, φ22,) benzersiz yerleşimi, kullanıcının gerçek koşullara göre farklı dış çap seçmesini sağlar, sızdırmaz kablo girişinin güvenilirliğini artırır.
• Üst üste binen fiber eritme tepsisi ve ayrı yalıtım topraklama ünitesi, damarların yerleştirilmesini, kapasitenin genişlemesini ve kablo topraklamasının esnek, kullanışlı ve güvenli olmasını sağlar.
• dış metal bileşen ve sabitleme ünitesi paslanmaz çelikten yapılmıştır, bu nedenle farklı ortamlarda tekrar tekrar kullanılabilir.

Ana teknik Özellikler:

• Dış Boyut: (uzunluk × genişlik × yükseklik) 435 × 190 × 120
• ağırlık: 2.5kg
• fiber optik sargı yarıçapı: ≥40mm
• ekstra fiber tepsi kaybı: ≤0.01dB
• tepside kalan lif uzunluğu: ≥1.6m
• fiber kapasitesi: tek: 96 çekirdek, bant şeklinde: 192 çekirdek
• çalışma sıcaklığı: - 40⁰C ～ + 70⁰C
• yanal basınç direnci :: ≥2000N / 10cm
• şok direnci: ≥20N.m

Operasyonlar:

• Uygun dış çapa sahip kablo halkasını seçin ve optik kablodan geçmesine izin verin.Kabloyu soyun, dış ve iç muhafazanın yanı sıra gevşek büzülme borusunu çıkarın ve 1.1 ～ 1.6mfiber ve 30 ～ 50mm çelik çekirdek bırakarak doldurma gresini yıkayın.
• kablo takviyeli çelik çekirdek ile birlikte kablo baskı kartını ve kabloyu sabitleyin.Kablonun çapı 10 mm'den küçükse, önce kablo sabitleme noktasını çap 12 mm'ye ulaşana kadar yapışkan bantla bağlayın ve ardından sabitleyin.
• lifi eritme ve bağlantı tepsisine yönlendirin, ısı büzülme borusunu ve ısı eritme borusunu bağlantı elyafından birine sabitleyin.Elyafı eritip bağladıktan sonra, ısı büzülme borusunu ve ısı eriyik borusunu hareket ettirin ve paslanmaz (veya kuvars) takviye göbek çubuğunu sabitleyin, bağlantı noktasının muhafaza borusunun ortasında olduğundan emin olun.İkisini bire dönüştürmek için boruyu ısıtın.Korumalı eklemi elyaf yerleştirme tepsisine koyun. (Bir tepsi 12 çekirdek döşeyebilir)
• sol lifi eritme ve bağlantı tepsisine eşit şekilde yerleştirin ve sarma lifini naylon bağlarla sabitleyin.Tepsileri aşağıdan yukarıya doğru kullanın.Tüm fiber bağlandıktan sonra, üst tabakayı örtün ve sabitleyin.
• konumlandırın ve toprak kablosunu proje planına göre kullanın.
• ek yeri kapağının girişine yakın kablo tutucuyu ve kablo halkalarının ek yerini sızdırmazlık bandı ile sızdırmaz hale getirin.Ve kullanılmayan girişleri, tapaların açıktaki içbükey kısımları bantlarla kapatılmış şekilde tapalarla kapatın.Daha sonra, kabuğun yanlarındaki sızdırmazlık oluğuna sızdırmazlık gezerleri yerleştirin ve gövdenin iki parçası arasındaki gövde girişinin içbükey kısmını gresleyin.Ardından kabuğun iki parçasını kapatın ve paslanmaz çelik cıvatalarla sıkın.Cıvatalar dengeli bir kuvvetle sıkıca vidalanmalıdır.
• döşeme ihtiyacına göre asma aparatını konumlandırın ve sabitleyin.
