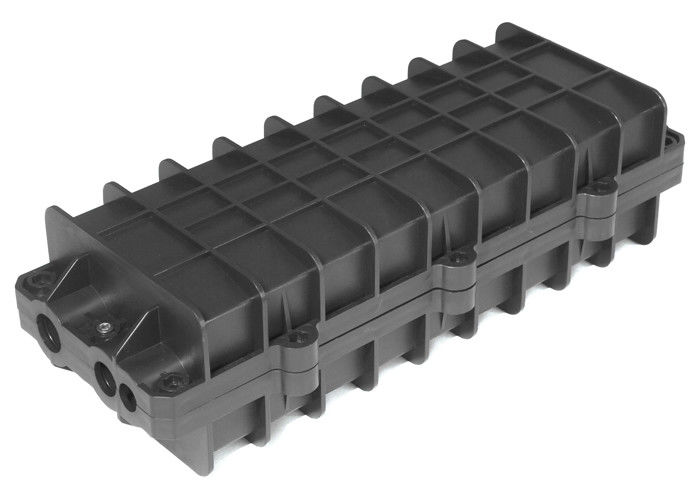

PP malzeme FOSC GPJ 96 Çekirdekli Fiber Optik Ek Muhafaza

Siyah Ekleme FOSC Fiber Optik Kapatma GPJ 96 Çekirdek Dome Tepegöz Güvenliği

Uygulama:

    Fiber Optik Kapatmaçeşitli tiplerde, yapısal fiber optik kabloların (tek fiber ve şerit) doğrudan ve ıraksak (bir nokta iki, bir nokta üç) bağlantısı, φ23mm, havai, boru hattı, doğrudan gömme ve kuyuya döşenmesi için uygundur.Aynı zamanda tüm plastik yerel telefon kablolarının bağlantısı için de uygundur.

Yapısal özellikler:

1. Bu ürünün tüm performans göstergeleri ulusal YD / T814-1996 standardının gerekliliklerini karşılar.

2. Dış kutu, ithal yüksek mukavemetli mühendislik plastiklerinden (ABS), yaşlanma önleyici ajanların eklenmesiyle yüksek basınçlı enjeksiyon kalıplamadan yapılmıştır ve şekil, hafif, yüksek mekanik mukavemetli, güçlü korozyon direncine sahip dikdörtgen bir şekildir. , yıldırım direnci, uzun servis ömrü vb. Özellikler.

3. Dış kutu gövdesi ve kablo girişi, güvenilir sızdırmazlık performansına sahip olan ve tekrar tekrar açılıp kayıpsız yeniden kullanılması kolay olan silikon kauçuk ile kapatılmıştır.

4. Fişin benzersiz yapılandırması, kullanıcıların, kullanılan gerçek optik kablo sayısına bağlı olarak esnek seçimler yapmasına olanak tanır.

5. Kutudaki üst üste bindirilmiş yapı kaynaşmış fiber tepsi ve plastik ana çerçeve, yalıtım performansını daha güvenilir hale getirir, kapasite artırımı ve optik kablo topraklamasını esnek, kullanışlı ve güvenli hale getirir.

6. Kutunun dış tarafındaki metal bileşenler ve bağlantı elemanları, çeşitli ortamlarda rahatlığı ve yeniden kullanımı karşılayabilen paslanmaz çelikten yapılmıştır.

Ana teknik Özellikler:

• 1. Boyutlar (mm):	420 × 150 × 110
  2. Ağırlık:	1,6 kg
  3. Optik fiber eğrilik yarıçapı:	≥40mm
  4. Ek optik fiber disk kaybı:	≤0.01dB
  5. Tutulan optik fiber uzunluğu:	≥1.6m
  6. Maksimum fiber kapasitesi: tek fiber:	96 çekirdek
  7. Uygulanabilir sıcaklık aralığı:	-40 ~ 70
  8. Anti-yan basınç:	≥2000N / 10cm
  9. Darbe direnci:	≥20N.m

Operasyonlar:

    1. Optik kabloyu açın ve soyun, dış kılıfı, iç kılıfı ve büzülme borusunu çıkarın, kablodaki yağ doldurma macununu temizleyin ve çıkarın ve 1,1 ila 1,6 m fiber uzunluğu ve 30 ila 50 çelik çekirdek bırakın mm.

2. Optik kabloyu sabitlemek için sıkıştırma kablosu kartını sabitleyin ve aynı zamanda çelik çekirdeği güçlendirmek için optik kabloyu sabitleyin.

3. Optik fiber, füzyon ekleme tepsisine sokulur ve ısıyla büzüşebilir tüp ve termal füzyon tüpü, eklenecek optik fiberlerin herhangi biri üzerinde kılıflanır.Optik fiber eklendikten sonra, ısı emici ve termal füzyon tüpü hareket ettirilir ve paslanmaz çelik (veya kuvars) takviyeli bir göbek çubuğu yerleştirilir.Optik fiber füzyon ek yerini fiber optik koruma tüpünün ortasına yerleştirin, koruyucu tüpü uygun şekilde ısıtın ve fiber optik ile koruyucu tüpü bir araya getirin.Korumalı fiber optik konektör, fiber yuvaya takılır (her bir ekleme diski, 12 çekirdek optik fiber ile donatılabilir)).

4. Kalan optik fiberleri fiber optik füzyon birleştirme diskinde eşit olarak dağıtın ve sarılı fiber optikleri naylon kablo bağlarıyla düzenleyin.Ekleme tepsisi genellikle aşağıdan yukarıya doğru kullanılır.Tüm optik fiberler bağlandıktan sonra, ekleme tepsisinin üst katmanındaki kapağı kapatın ve sabitleyin.

5. Mühendislik tasarım gereksinimlerine göre topraklama kablosunu kendiniz bulun ve kullanın.

6. Optik kabloyu kendinden yapışkanlı bantla sarın.Aynı zamanda kullanılmayan konektör kutusunun kablo girişini bir fişle kapatın.Kabuğun iki parçasını kapatın ve paslanmaz çelik cıvataları sıkın.Cıvataların gerilmesinin simetrik ve tamamen sıkılıncaya kadar tekdüze olması gerekir.

7. Döşeme için askıları döşeme gereksinimlerine göre konumlandırın ve sabitleyin.
