Ürün ayrıntıları:
|
| tip: | 144 çekirdek | modle adı: | dağıtım kutusu |
|---|---|---|---|
| renk: | Siyah | Uygulama: | FTTH FTTB FTTX Ağı |
| sertifika: | ISO9001 | Malzeme: | PE |
| Vurgulamak: | PE Fiber Optic Closure,144 Core Fiber Optic Closure,PE Outdoor Fiber Closure |
||

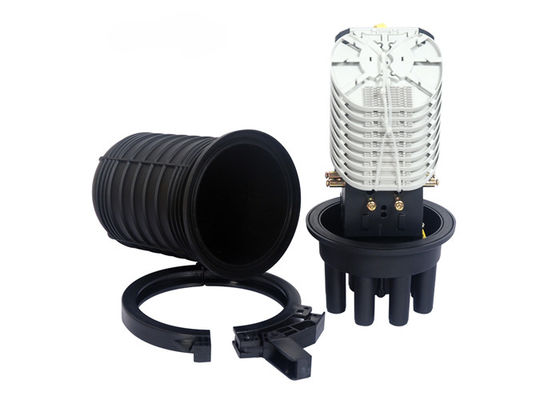

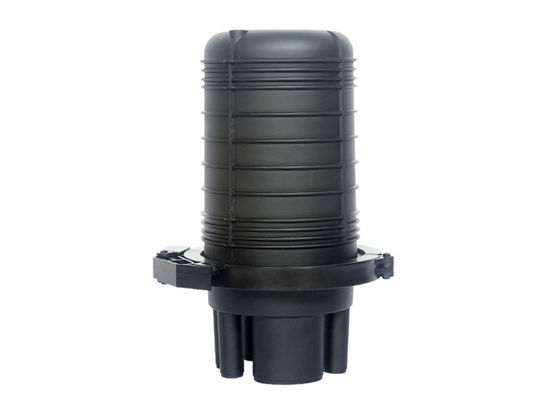

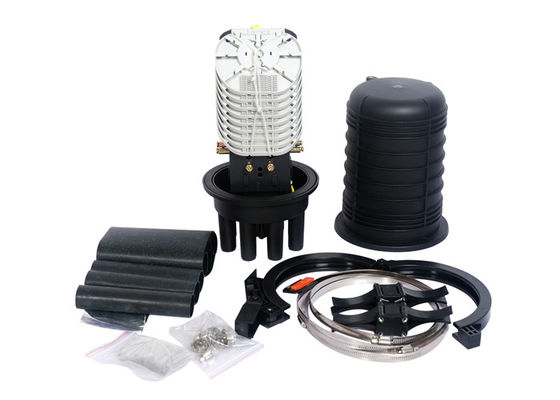

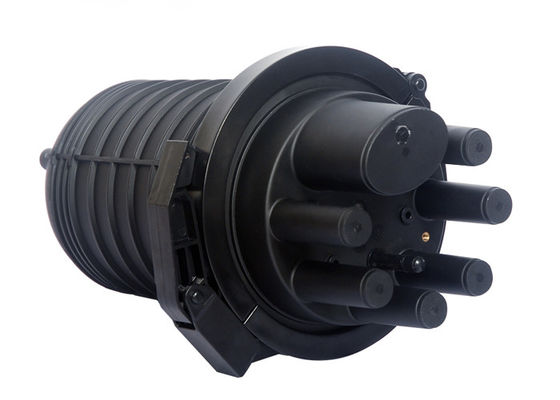

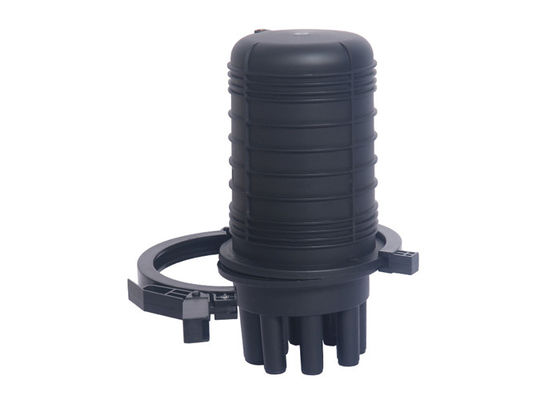

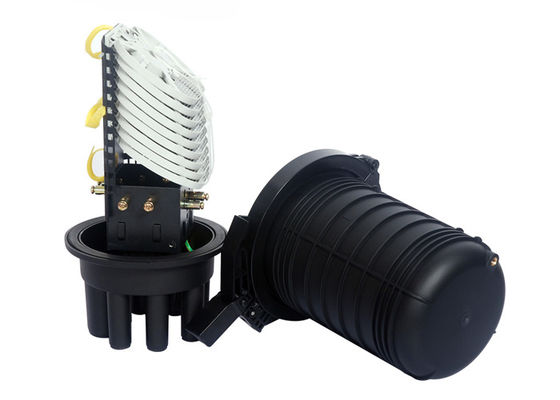

144 Çekirdekli Fiber Optik Muhafaza Kubbe Kapatma Dış Mekan MINI Su Geçirmez IP68
1. Uygulama
Fiber optik iletim işlemi sırasında doğrudan bağlantı için kullanılan ve 6 küçük yuvarlak kablo deliği ve 1 büyük kablo deliği ile eklem bağlantı koruması sağlayan bir tür kubbe kapatma serisi;daralan kasa ile ısıyla yapıştırma;baş üstü, direk, duvar ve gömülü tesisatlar için kullanılabilir.İyi sızdırmazlık performansı ile, basit kurulum ve geniş uygulama aralığı, fiber optik bağlantı için en iyi seçimdir.
2. Ürün Özellik
* Tüm fonksiyonel göstergeler, dağıtım kutusu için ulusal YD 814.1-2004 standardına uygundur.
* Dört girişli ve dört çıkışlı kablo bağlantı noktaları;Φ7 ~ Φ12 optik kablolara girip çıkabilen 1 büyük ve 10 küçük dairesel delik vardır.
* Dış kutu gövdesi yüksek mukavemetli mühendislik plastiklerinden yapılmıştır, Hafif, yüksek mekanik mukavemet, yaşlanma karşıtı, güçlü korozyon direnci, yıldırım direnci ve uzun servis ömrü özelliklerine sahiptir.
* Yığılmış yapı ekleme tablası ve bağımsız yalıtım topraklama cihazı, fiber optik çekirdek konfigürasyonunu, genişlemeyi ve kablo topraklamasını esnek, kullanışlı ve güvenli hale getirir.
* Ekleme tepsisi, ekleme yuvaları ve doğrudan veya farklı bağlantı ihtiyaçlarına göre herhangi bir zamanda yapılandırılabilen bir PLC ayırıcı tutucuyla donatılmıştır.
3. Teknik İndeks
* Eğrilik lif yarıçapı: ≥40mm
* Optik disk ek kaybı: ≤ 0.01dB
* Sıcaklık Aralığı: - 40 ° C ~ + 70 ° C
* Anti yanal basınç: ≥2000N / 10 cm
* Şok direnci: ≥20N.m
* Koruma seviyesi: IP65
ÜRÜN ÖZELLİKLERİ
| Tür | KXT-M11 (RS16) -288 | KXT-M11 (RS-16) -144 |
| Boyut (mm) | ￠ 230 * 440 | ￠ 230 * 32 |
| ayırıcı tipi | 1: 4 (2 adet) / 1: 8 (1 adet) | 1: 4 (2 adet) / 1: 8 (2 adet) |
| Kablo çapı (mm) | ￠ 7 ～ ￠ 12 | ￠ 7 ～ ￠ 12 |
| Ekleme tepsisi kapasitesi | 16 (tek çekirdekli) | 16 (tek çekirdekli) |
| Maksimum ekleme tepsisi miktarı | 18 | 9 |
| maksimum kapasite | 288 (tek çekirdekli) | 144 (tek çekirdekli) |
| Sızdırmazlık tipi | ısıyla daralan tüp, silikon kauçuk | ısıyla daralan tüp, silikon kauçuk |
KURULUM PROSES
1. Kablo Kurulum
① Deliği açın: Giriş portlarını gerektiği gibi kesin.
② Kablo kılıfını bezle temizleyin (yaklaşık 1,8 metre)
③ Kabloyu delikten kutunun içine kaydırın.
2. Kablo hazırlık
① Kablo kılıfını soyun, törpüyü temizleyin, kablo takviyeli damarı kılıf kesiği;
② Blendajlı bir kablo takılıysa, kablonun içinde yaklaşık 25mm x 25mm'lik bir kablo ekranlama tabakası bırakın. kablonun dairesel kesiminde eksenel yön ve blendajlı kabloyu kelepçeleyin;
③ Gevşek boruyu optik kablonun dairesel bölümünden 35 mm'de kesin, üzerindeki yağı çıkarın. optik fiber demeti, çıplak fiber koruma tüpüne koyun.
④ Kablo bölümünü ve taban deliği ucunu hizalayın, güçlendirilmiş çekirdeği sabitleme deliğine yerleştirin, sıkıştırın bir somunla ve fazlalığı kesin;
⑤ 2 kabloyu bağlamak için blendajlı tel kullanılıyorsa, kablolar çıkış siparişi.
3. Oval delik mühürleme
① Eliptik yüzeyi ve kablo kılıfını temiz bir kağıt parçası veya bezle deliğin kenarından 100 mm uzakta silin;
② Eliptik yüzeyi ve kablo kılıfını zımpara kağıdı ile pürüzlendirin, bezle temizleyin;
③ Isıyla daralan eliptik tüpü takın ve tüpün ucundaki optik kabloyu işaretleyin;
④ kablodaki 2. işaretini 1. işaretleyiciden 5 mm uzaklıkta yapın;
⑤ Kabloyu 2. işaretten gelen sıcak alüminyum kağıtla sarın;
⑥ 2. kabloyu takarken, ısıyla daralan boruyu kablo boyutuna göre tahsis edin, dal kartını takın (not: tüm branşman kartları ısıyla daralan borunun içine tam olarak yerleştirilmelidir)
⑦ Isıyla daralan boruyu bir torç ile tutucunun ve kablonun her yerinde büzüşecek şekilde ısıtın, ardından iki kablodan sıcak eriyik akana kadar klipsleri ısıtın.
4. Optik Kablo kurulumu
① Her bir ekleme tepsisi maksimum 16 fiber tutar ve tepsinin her iki tarafında 2 adede kadar çıplak fiber koruma tüpü tutar ve her bir tüpü ekleme tepsisinin kenarından 15 mm uzaklıkta işaretler;
② Ekstra koruyucu tüpü işaretten dikkatlice kesin ve tüpü bir kayışla tepsiye sabitleyin.
5. Optik fiber bağlantısı ve depolama
① İlgili fiberleri gerektiği gibi bağlayın;
② Fiber eklemi ekleme tepsisinin yuvasına klipsleyin, kalan lifi tepsiye sarın;
③ Tüm liflerin sağlam olup olmadığını kontrol edin, ardından şeffaf kapağı kapatın ve ekleme tepsisine sabitleyin.
6. Kutu kurulumu
Kutu kapağını kutu tabanına yerleştirin.Kutu tabanının eliptik deliğinin kutu kapağı üzerinde işaretli okla aynı hizada olduğundan emin olun.Kutu kapağını ve kutu tabanını birbirine kilitlemek için kilit halkasını kullanın.
